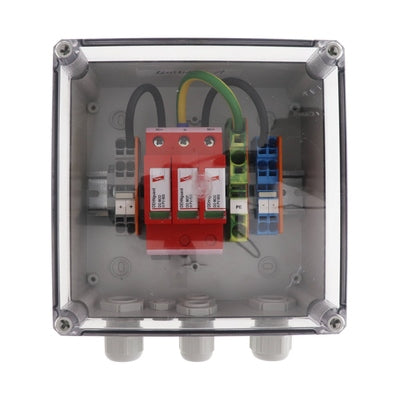

Generatoranschlusskasten Enwitec

Bem.-Isolierspannung Ui               [VDC]:    1100
Bem.-Betriebsspannung Ue              [VDC]:    1100
Anzahl unabhängige MPP Eingänge         [n]:    2
Anzahl Stränge pro MPP IN               [n]:    2
Anzahl Stränge pro MPP OUT              [n]:    1
Bemessungsstrom InA (=Summe Isc STC)  [ADC]:    64
Auslegungsstrom* Isc max              [ADC]:    80
(=Summe Isc STC x 1,25)
PRO STRANG:
Bemessungsstrom Inc (=Isc STC)       [ADC]:   16
Auslegungsstrom* Isc max             [ADC]:   20
(= Isc STC x 1,25)


Umgebungstemperatur:        -25°C - +35°C  (kurzzeitig 40°C)
Überspannungsschutz:                 Klasse II/"C"
Sicherungshalter:                     -
Sicherung:                            -
Lasttrennstelle:                      -
Eingangsklemmen:                     6mm²
Ausgangsklemmen:                     6mm²

Schutzklasse:                        II
IP Schutzart:                        IP65
Konformität:                         IEC 61439-1/2
Art der Montage:                     Wandmontage
Abmessungen:(BxHxT)mm                254 x 180 x 111
Gehäuse:                        Polycarbonat (PC) Gehäuse
                              mit transparentem Schraubdeckel
Montageart:              Im Innenbereich oder im geschützten
                      Außenbereich (KEINE direkte Bewitterung!)

Einführungen
String IN/OUT:  4 x Verschraubung M25 mit 3-fach Dichteinsatz
Erde:       2 x Verschraubung M20
1 x M12 Druckausgleichselement


*
der Auslegungsstrom ISC MAX lt. VDE 0100-712:2016-10
beinhaltet den Faktor 1,25 für ISC STC des PV-Moduls,
bzw. des PV-Stranges.
